GYFTA53光缆

GYFTA53光缆，GYFTA53地埋光缆

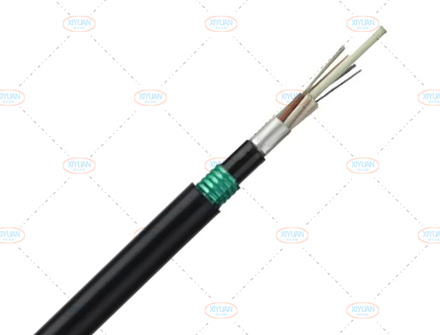

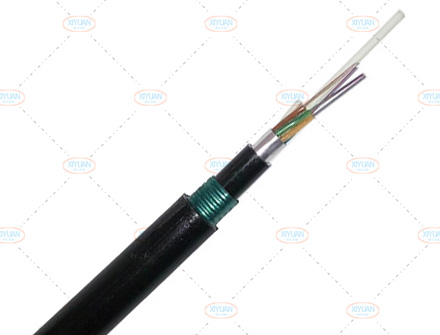

GYFTA53光缆的结构是将单模或者多模光纤套入高模量材料制成的松套管中，松套管内填充防水化合物，缆芯的中心是一根非金属加强芯（FRP），对于某些芯数的光缆来说，非金属加强芯外还需挤上一层聚乙烯（PE），松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物，涂塑铝带（APL）纵包后挤上一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯外护套成缆。

24小时咨询热线18932393451

产品介绍

GYFTA53光缆的结构是将单模或者多模光纤套入高模量材料制成的松套管中，松套管内填充防水化合物，缆芯的中心是一根非金属加强芯（FRP），对于某些芯数的光缆来说，非金属加强芯外还需挤上一层聚乙烯（PE），松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物，涂塑铝带（APL）纵包后挤上一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯外护套成缆。

产品特点

1、全截面阻水结构，确保良好的阻水防潮性能；
2、非金属加强件承担轴向负载；
3、套管内部填充缓冲油膏，既保护光纤又起到防水作用；
4、铝带纵包，良好的挡潮性能；
5、钢带纵包，具有很好抗侧压性能；

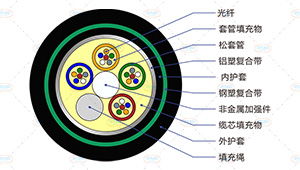

6、外护套具有很好的抗紫外辐射性能。	GYFTA53光缆截面图（5+1）	GYFTA53光缆截面图（6+1）

光缆参数

光缆型号（以2纤递增）	光纤数	套管数	填充绳数	参考光缆重量 (kg/km）	允许拉伸力长期/短期 (N)	允许压扁力长期/短期 (N/100mm)	弯曲半径静态/动态 (mm)
GYFTA53-2~6	2~6	1	7	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-8~12	8~12	2	6	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-14~18	14~18	3	5	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-20~24	20~24	4	4	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-26~30	26~30	5	3	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-32~36	32~36	6	2	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-38~42	38~42	7	1	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-44~48	44~48	8	0	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-50~60	50~60	5	3	240	1000/3000	1000/3000	12.5D/25D
GYFTA53-62~72	62~72	6	2	240	1000/3000	1000/3000	12.5D/25D
GYFTA53-74~84	74~84	7	1	240	1000/3000	1000/3000	12.5D/25D
GYFTA53-86~96	86~96	8	0	240	1000/3000	1000/3000	12.5D/25D
GYFTA53-98~108	98~108	9	1	276	1000/3000	1000/3000	12.5D/25D
GYFTA53-110~120	110~120	10	0	276	1000/3000	1000/3000	12.5D/25D
GYFTA53-122~132	122~132	11	1	326	1000/3000	1000/3000	12.5D/25D
GYFTA53-134~144	134~144	12	0	326	1000/3000	1000/3000	12.5D/25D

储存、使用温度：-40℃至+70℃。
