GYFTS53光缆

GYFTS53光缆，GYFTS53地埋光缆

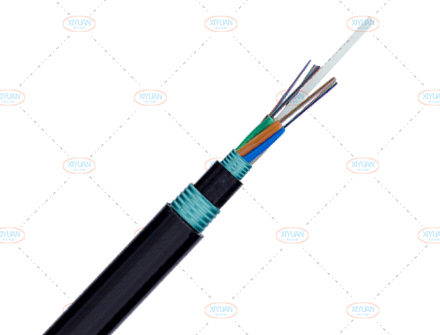

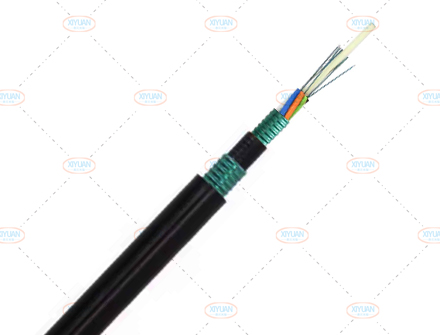

GYFTS53光缆的结构是将单模或者多模光纤套入高模量材料制成的松套管中，松套管内填充防水化合物，缆芯的中心是一根非金属加强芯（FRP），对于某些芯数的光缆来说，非金属加强芯外还需挤上一层聚乙烯（PE），松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物，涂塑钢带（PSP）后挤上一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯外护套成缆。

24小时咨询热线18932393451

产品介绍

GYFTS53光缆的结构是将单模或者多模光纤套入高模量材料制成的松套管中，松套管内填充防水化合物，缆芯的中心是一根非金属加强芯（FRP），对于某些芯数的光缆来说，非金属加强芯外还需挤上一层聚乙烯（PE），松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物，涂塑钢带（PSP）后挤上一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯外护套成缆。

产品特点

1、全截面阻水结构，确保良好的阻水防潮性能；
2、非金属加强件承担轴向负载；
3、套管内部填充缓冲油膏，既保护光纤又起到防水作用；
4、采用松套管层绞，保证光缆结构稳定；
5、双层钢带纵包，双层护套抗拉，具有很好抗侧压性能；

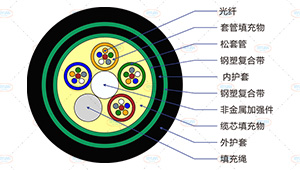

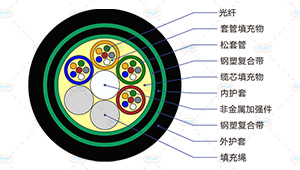

6、外护套具有很好的抗紫外辐射性能。	GYFTS53光缆截面图（5+1）	GYFTS53光缆截面图（6+1）

光缆参数

光缆型号（以2纤递增）	光纤数	套管数	填充绳数	参考光缆重量 (kg/km）	允许拉伸力长期/短期 (N)	允许压扁力长期/短期 (N/100mm)	弯曲半径静态/动态 (mm)
GYFTS53-2~6	2~6	1	7	246	1000/3000	1000/3000	12.5D/25D
GYFTS53-8~12	8~12	2	6	246	1000/3000	1000/3000	12.5D/25D
GYFTS53-14~18	14~18	3	5	246	1000/3000	1000/3000	12.5D/25D
GYFTS53-20~24	20~24	4	4	246	1000/3000	1000/3000	12.5D/25D
GYFTS53-26~30	26~30	5	3	246	1000/3000	1000/3000	12.5D/25D
GYFTS53-32~36	32~36	6	2	262	1000/3000	1000/3000	12.5D/25D
GYFTS53-38~42	38~42	7	1	262	1000/3000	1000/3000	12.5D/25D
GYFTS53-44~48	44~48	8	0	262	1000/3000	1000/3000	12.5D/25D
GYFTS53-50~60	50~60	5	3	268	1000/3000	1000/3000	12.5D/25D
GYFTS53-62~72	62~72	6	2	268	1000/3000	1000/3000	12.5D/25D
GYFTS53-74~84	74~84	7	1	336	1000/3000	1000/3000	12.5D/25D
GYFTS53-86~96	86~96	8	0	336	1000/3000	1000/3000	12.5D/25D
GYFTS53-98~108	98~108	9	1	393	1000/3000	1000/3000	12.5D/25D
GYFTS53-110~120	110~120	10	0	393	1000/3000	1000/3000	12.5D/25D
GYFTS53-122~132	122~132	11	1	426	1000/3000	1000/3000	12.5D/25D
GYFTS53-134~144	134~144	12	0	426	1000/3000	1000/3000	12.5D/25D

储存、使用温度：-40℃至+70℃。
