GYTS04光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中，缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物，钢塑复合带纵包后挤制一层聚乙烯护套，最后再挤制一层尼龙护套。
1、全截面阻水结构，确保良好的阻水防潮性能； |  |  | |
2、缆芯完全填充阻水油膏，有效防止纵向渗水； | |||
3、松套管内填充特种油膏，对光纤进行关键性保护； | |||
4、特别设计的紧密的光缆结构，有效防止套管回缩； | |||
5、皱纹钢带铠装，增强光缆抗侧压能力； | |||

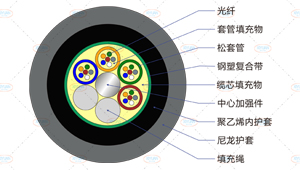

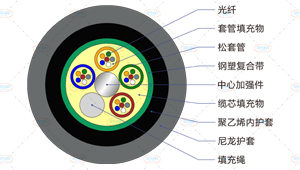

6、加强尼龙外护套可有效防止鼠类对光缆的破环。 | GYTS04光缆截面图（5+1） | GYTS04光缆截面图（6+1） |
光缆型号 （以2纤递增） | 光纤数 | 套管数 | 填充绳数 | 参考光缆重量 | 允许拉伸力 长期/短期 | 允许压扁力 长期/短期 | 弯曲半径 静态/动态 |
|---|---|---|---|---|---|---|---|
GYTS04-2~6 | 2~6 | 1 | 5 | 115 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-8~12 | 8~12 | 2 | 4 | 115 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-14~18 | 14~18 | 3 | 3 | 115 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-20~24 | 20~24 | 4 | 2 | 115 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-26~30 | 26~30 | 5 | 1 | 115 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-32~36 | 32~36 | 6 | 0 | 115 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-38~48 | 38~48 | 4 | 1 | 176 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-50~60 | 50~60 | 5 | 0 | 176 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-62~72 | 62~72 | 6 | 0 | 189 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-74~84 | 74~84 | 7 | 1 | 203 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-86~96 | 86~96 | 8 | 0 | 203 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-98~108 | 98~108 | 9 | 1 | 240 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-110~120 | 110~120 | 10 | 0 | 240 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-122~132 | 122~132 | 11 | 1 | 285 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-134~144 | 134~144 | 12 | 0 | 285 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTS04-146~216 | 146~216 | 13~18 | 5~0 | 285 | 1000/3000 | 1000/3000 | 12.5D/25D |
储存、使用温度：-40℃至+70℃。
