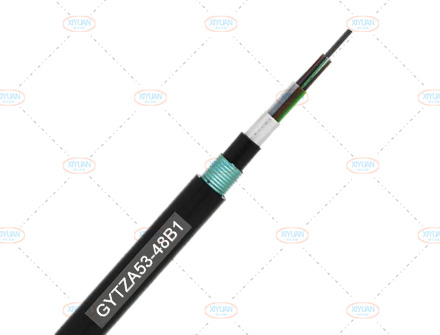

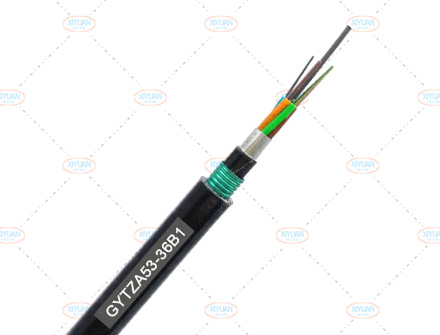

GYTZA53光缆的结构是将光纤套入PBT松套管中，松套管内填充防水化合物。缆芯的中心是一根高强度金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层垫层。松套管（和填充条）围绕中心加强芯绞合成紧凑和圆形缆芯，缆芯内的缝隙充以阻水填充物。缆芯外纵包双面覆膜铝带，铝带外挤制一层内护套；内护套外放置阻水材料后纵包双面覆膜钢带，钢带外挤制阻燃护套成缆。
1、全截面阻水结构，确保良好的阻水防潮性能； |  |  | |
2、高强度钢丝承担轴向负载； | |||
3、套管内部填充缓冲油膏，既保护光纤又起到防水作用； | |||
4、采用松套管层绞，保证光缆结构稳定； | |||
5、钢带纵包，具有很好抗侧压性能； | |||

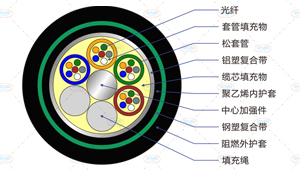

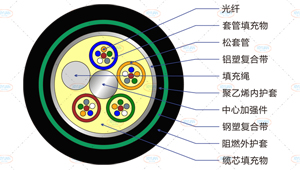

6、低烟无卤护套具有良好的阻燃性能和环保性能。 | GYTZA53光缆截面图（5+1） | GYTZA53光缆截面图（6+1） |
光缆型号 （以2纤递增） | 光纤数 | 套管数 | 填充绳数 | 参考光缆重量 | 允许拉伸力 长期/短期 | 允许压扁力 长期/短期 | 弯曲半径 静态/动态 |
|---|---|---|---|---|---|---|---|
GYTZA53-2~6 | 2~6 | 1 | 5 | 217 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-8~12 | 8~12 | 2 | 4 | 217 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-14~18 | 14~18 | 3 | 3 | 217 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-20~24 | 20~24 | 4 | 2 | 217 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-26~30 | 26~30 | 5 | 1 | 217 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-32~36 | 32~36 | 6 | 0 | 217 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-38~48 | 38~48 | 4 | 1 | 235 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-50~60 | 50~60 | 5 | 0 | 235 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-62~72 | 62~72 | 6 | 0 | 250 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-74~84 | 74~84 | 7 | 1 | 286 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-86~96 | 86~96 | 8 | 0 | 286 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-98~108 | 98~108 | 9 | 1 | 330 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-110~120 | 110~120 | 10 | 0 | 330 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-122~132 | 122~132 | 11 | 1 | 366 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-134~144 | 134~144 | 12 | 0 | 366 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZA53-146~216 | 146~216 | 13~18 | 5~0 | 366 | 1000/3000 | 1000/3000 | 12.5D/25D |
储存、使用温度：-40℃至+70℃。
