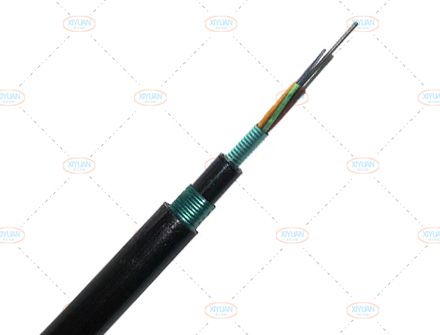

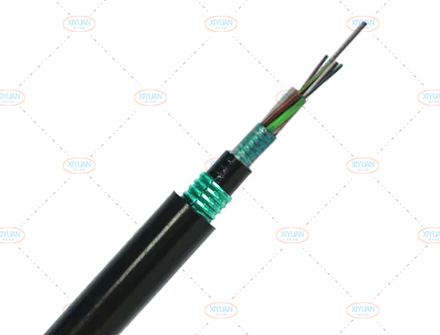

GYTZS53光缆的结构是将单模或者多模光纤套入高模量材料制成的松套管中，松套管内填充防水化合物，缆芯的中心是一根高强度金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）垫层，松套管（和填充条）围绕中心加强芯绞合成紧凑和圆形缆芯，缆芯内的缝隙充以阻水填充物，涂塑钢带（PSP）后挤上一层聚乙烯内护套， 双面涂塑钢带（PSP）纵包后挤制阻燃护套成缆。
1、全截面阻水结构，确保良好的阻水防潮性能； |  |  | |
2、高强度钢丝承担轴向负载； | |||
3、套管内部填充缓冲油膏，既保护光纤又起到防水作用； | |||
4、采用松套管层绞，保证光缆结构稳定； | |||
5、双层护套双层铠装，具有很好抗压、抗拉性能； | |||

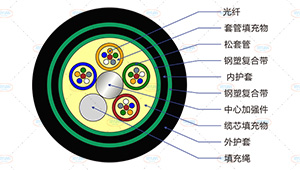

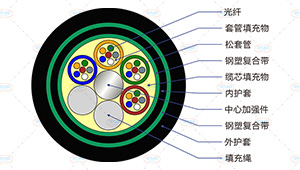

6、低烟无卤护套具有良好的阻燃性能和环保性能。 | GYTZS53光缆截面图（5+1） | GYTZS53光缆截面图（6+1） |
光缆型号 （以2纤递增） | 光纤数 | 套管数 | 填充绳数 | 参考光缆重量 | 允许拉伸力 长期/短期 | 允许压扁力 长期/短期 | 弯曲半径 静态/动态 |
|---|---|---|---|---|---|---|---|
GYTZS53-2~6 | 2~6 | 1 | 7 | 228 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-8~12 | 8~12 | 2 | 6 | 228 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-14~18 | 14~18 | 3 | 5 | 228 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-20~24 | 20~24 | 4 | 4 | 228 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-26~30 | 26~30 | 5 | 3 | 252 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-32~36 | 32~36 | 6 | 2 | 252 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-38~42 | 38~42 | 7 | 1 | 252 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-44~48 | 44~48 | 8 | 0 | 252 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-50~60 | 50~60 | 5 | 3 | 261 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-62~72 | 62~72 | 6 | 2 | 261 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-74~84 | 74~84 | 7 | 1 | 325 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-86~96 | 86~96 | 8 | 0 | 325 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-98~108 | 98~108 | 9 | 1 | 376 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-110~120 | 110~120 | 10 | 0 | 376 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-122~132 | 122~132 | 11 | 1 | 417 | 1000/3000 | 1000/3000 | 12.5D/25D |
GYTZS53-134~144 | 134~144 | 12 | 0 | 417 | 1000/3000 | 1000/3000 | 12.5D/25D |
储存、使用温度：-40℃至+70℃。
