MGXTSV光缆

MGXTSV光缆，MGXTSV矿用阻燃光缆

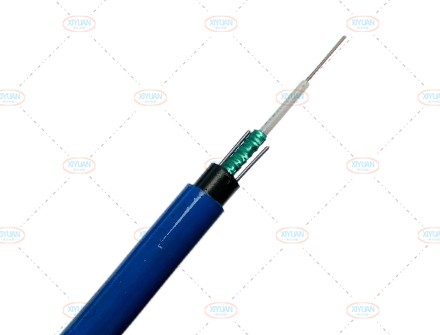

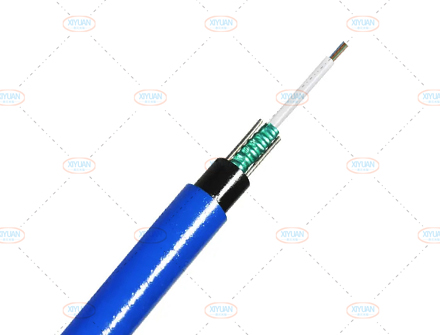

MGXTSV光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物，松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制蓝色阻燃PVC外护套成缆。

24小时咨询热线18932393451

MGXTSV光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物，松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制蓝色阻燃PVC外护套成缆。

1、选用优质光纤，确保光缆具有优秀的传输性能；
2、独特的套管设计，使套管具有良好的柔韧性和抗侧压性能；
3、管内充以特种油膏，对光纤进行了关键性的保护；
4、双面镀铬涂塑钢带（PSP）提高光缆的抗侧压能力；
5、两根平行的钢丝保证光缆的抗拉强度；

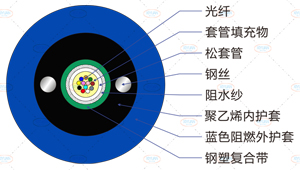

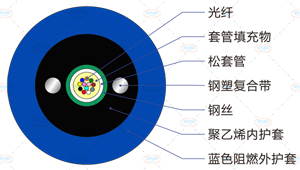

6、采用蓝色阻燃PVC进行二次护套，使光缆具有良好的阻燃效果。	MGXTSV光缆截面图	MGXTSV光缆截面图（阻水纱）

光缆型号（以2纤递增）	光纤数	光缆参考重量 (kg/km）	允许拉伸力长期/短期 (N)	允许压扁力长期/短期 (N/100mm)	弯曲半径静态/动态 (mm)
MGXTSV-4~12	4~12	135	1000/3000	300/1000	10D/20D
MGXTSV-14~24	14~24	156	1000/3000	300/1000	10D/20D

光缆型号

（以2纤递增）

光纤数

光缆参考重量
(kg/km）

允许拉伸力

长期/短期
(N)

允许压扁力

长期/短期
(N/100mm)

弯曲半径

静态/动态
(mm)

MGXTSV-4~12

4~12

135

1000/3000

300/1000

10D/20D

MGXTSV-14~24

14~24

156

1000/3000

300/1000

10D/20D

储存、使用温度：-40℃至+70℃。
