ADSS光缆耐张线夹

ADSS光缆耐张线夹主要用于ADSS光缆与耐张杆塔、转角杆塔及终端杆塔的连接。根据档距或光缆抗拉强度的大小，ADSS光缆耐张线夹分小跨距耐张线夹、中跨距耐张线夹及大跨距耐张线夹三种。

24小时咨询热线18932393451

产品介绍

ADSS光缆耐张线夹主要用于ADSS光缆与耐张杆塔、转角杆塔及终端杆塔的连接。根据档距或光缆抗拉强度的大小，ADSS光缆耐张线夹分小跨距耐张线夹、中跨距耐张线夹及大跨距耐张线夹三种。

小跨距ADSS光缆耐张线夹材料为铝包纲丝或镀锌钢丝，主要用于光缆抗拉强度（RTS）不超过15kN、档距不超过100米的耐张杆塔、转角杆塔、中间接续杆塔及终端杆塔的光缆连接。中跨距及大跨距ADSS光缆用预绞式耐张线夹包含内、外双层预绞丝，材料为铝包钢丝或镀锌钢丝，主要用于光缆抗拉强度（RTS）大于15kN、档距200米及以上的耐张杆塔、转角杆塔及终端杆塔等光缆线路上。中跨距耐张线夹一般用于200米~400米内档距的线路，大跨距耐张用于400米以上档距的线路。

产品特点

1、外绞丝通过嵌环等联结金具直接与杆塔连接，承受线路载荷；
2、有效地将纵向压紧力传递给光缆的张力承受单元-芳纶，避免光缆外护套过度受力而被拉伤；
3、增大了与光缆的接触面积，使应力分布均匀，无应力集中点；
4、对光缆有较大的握着力，能承受较大的张力；
5、安装方便，无需固定安装工具，免维修，降低施工费；

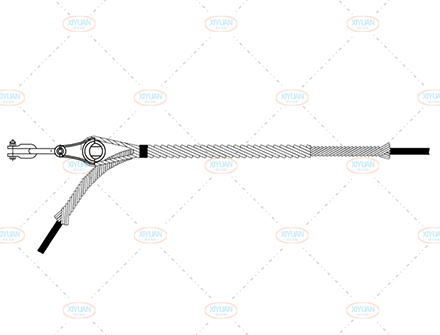

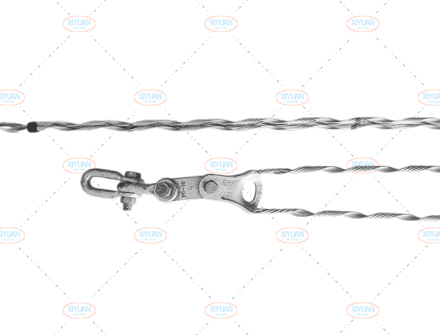

6、拥有各种型号规格，适用于各种不同的档距和电压等级。	ADSS光缆耐张线夹

光缆参数

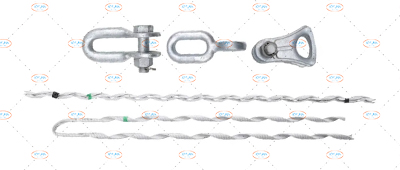

产品规格	缆经范围 (mm)	握力 (kN)	参考档距 (m)	耐张预绞丝长度 (mm)	内丝长度 (mm)	重量 (kg)	配套金具
产品规格	缆经范围 (mm)	握力 (kN)	参考档距 (m)	耐张预绞丝长度 (mm)	内丝长度 (mm)	重量 (kg)	直角挂环	顶针	U型卸扣
ANY 0940 020	8.6-9.4	20	200/300	800	1100	0.88	ZH-7	TC 04	U-7
ANY 1010 020	9.5-10.1	20	200/300	800	1100	1.02	ZH-7	TC 04	U-7
ANY 1070 020	10.2-10.7	20	200/300	800	1100	1.06	ZH-7	TC 04	U-7
ANY 1140 020	10.8-11.4	20	200/300	800	1100	1.08	ZH-7	TC 04	U-7
ANY 1220 020	11.5-12.2	20	200/300	800	1100	1.35	ZH-7	TC 07	U-7
ANY 1290 020	12.3-12.9	20	200/300	800	1100	1.38	ZH-7	TC 07	U-7
ANY 1370 020	13.0-13.7	20	200/300	800	1100	1.54	ZH-7	TC 07	U-7
ANY 1460 020	13.8-14.6	20	200/300	800	1100	1.57	ZH-7	TC 07	U-7
ANY 1550 020	14.7-15.5	20	200/300	800	1100	1.60	ZH-7	TC 07	U-7
ANY 0940 030	8.6-9.4	30	300/400	1100	1400	1.17	ZH-7	TC 07	U-7
ANY 1010 030	9.5-10.1	30	300/400	1100	1400	1.35	ZH-7	TC 07	U-7
ANY 1070 030	10.2-10.7	30	300/400	1100	1400	1.4	ZH-7	TC 07	U-7
ANY 1140 030	10.8-11.4	30	300/400	1100	1400	1.43	ZH-7	TC 07	U-7
ANY 1220 030	11.5-12.2	30	300/400	1100	1400	1.8	ZH-7	TC 07	U-7
ANY 1220 040	11.5-12.2	40	400/500	1260	1800	2.14	PD-7	TC 07	U-7/2
ANY 1290 040	12.3-12.9	40	400/500	1260	1800	2.19	PD-7	TC 07	U-7/2
ANY 1370 040	13.0-13.7	40	400/500	1260	1800	2.44	PD-7	TC 07	U-7/2
ANY 1460 040	13.8-14.6	40	400/500	1260	1800	2.49	PD-7	TC 07	U-7/2
ANY 1550 040	14.7-15.5	40	400/500	1260	1800	2.54	PD-7	TC 07	U-7/2
ANY 1650 040	15.6 -16.5	40	400/500	1260	1800	2.92	PD-7	TC 07	U-7/2
ANY 1370 050	13.0-13.7	50	500/600/700	1400	2000	2.7	PD-7	TC 07	U-7/2
ANY 1460 050	13.8-14.6	50	500/600/700	1400	2000	2.76	PD-7	TC 07	U-7/2
ANY 1550 050	14.7-15.5	50	500/600/700	1400	2000	2.81	PD-7	TC 07	U-7/2
ANY 1650 050	15.6 -16.5	50	500/600/700	1400	2000	3.23	PD-7	TC 07	U-7/2
ANY 1370 060	13.0-13.7	60	600/700/800	1560	2200	2.98	PD-7	TC 07	U-7/2
ANY 1460 060	13.8-14.6	60	600/700/800	1560	2200	3.04	PD-7	TC 07	U-7/2
ANY 1550 060	14.7-15.5	60	600/700/800	1560	2200	3.11	PD-7	TC 07	U-7/2
ANY 1650 060	15.6 -16.5	60	600/700/800	1560	2200	3.57	PD-7	TC 07	U-7/2
ANY 1460 070	13.8-14.6	70	700/800 /900	1600	2400	3.2	PD-7	TC 07	U-7/2
ANY 1550 070	14.7-15.5	70	700/800 /900	1600	2400	3.27	PD-7	TC 07	U-7/2

注意：1.以上所有方案均为通用方案，如果使用其他连杆配件，请特别说明。

2.以上项目不包括我们所有的产品，如果您有任何要求，请与我们联系。
