| OPGW光缆结构性能参数表 | |||||||
| 光缆型号 | OPGW-24B1-42[54.0；9.3] | |||||||
| 招标规格号 | OPGW-9-40-1 | 企标型号 | OPGW-1C 1/24B1 (0/42-9.3) | |||||

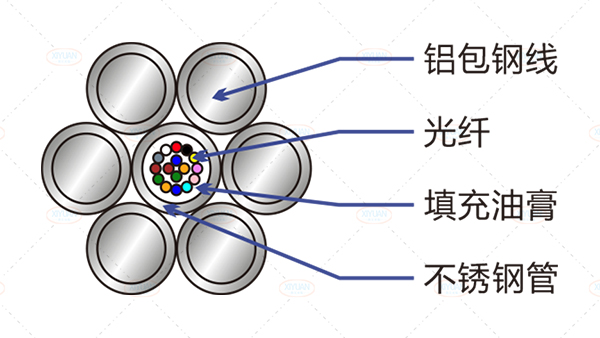

| 光缆结构图 |
| |||||||
| 结构参数 | 名称 | 根数 | 名称 | 根数 | 原材料直径 | |||
| 光纤 | G.652 | 24 | G.655 | 0 | ||||
| 中心 | SUS管 | 1 | 光纤芯数 | 24 | 管直径 | 3.00 | mm | |
| 第一层 | 20.3%AS线 | 6 | AA线 | 0 | 线直径 | 3.00 | mm | |
| 技术参数 | 参照 IEC、IEEE、DT/T 832-2016、GB/T 7424.4-2003 标准 | |||||||
| 绞合：中心线与各层之间填充防蚀油膏 最外层绞合方向为"右"向（Z-stranding） | ||||||||
| 光缆直径： | 9.00 | mn | ||||||
| 光缆重量： | 304 | kg/km | ||||||
| 计算截面积 | AS面积 | 42.41 | mm2 | |||||
| AA面积 | 0 | mm2 | ||||||
| 总截面 | 42.41 | mm2 | ||||||
| 标称抗张强度（RTS） | 54.0 | kN | ||||||
| 杨氏模量（E-Modulus） | 162.0 | kN/mm2 | ||||||
| 热膨胀系数 | 13.0 | 10-6/℃ | ||||||
| 最大允许工作应力（MAT）（42%RTS） | 509.2 | N/mm2 | ||||||
| 每日应力（EDS）（16%～25%RTS） | 203.7～318.3 | N/mm2 | ||||||
| 极限特殊应力（70%RTS） | 891.1 | N/mm2 | ||||||
| 直流电阻 | 2.027 | Ω/km | ||||||
| 短路电流 （0.25s，40℃～200℃） | 6.1 | kA | ||||||
| 短路电流容量 I2t | 9.3 | kA2.S | ||||||
| 最小弯曲半径： | 施工： | 180 | mm | |||||
| 运行： | 135 | mm | ||||||
| 拉重比 | 18.1 | km | ||||||
| 温度范围 | 安装温度 | -10～+50 | ℃ | |||||
| 运输和运行温度 | -40～+80 | ℃ | ||||||
注：所有尺寸和数据均为标称值
