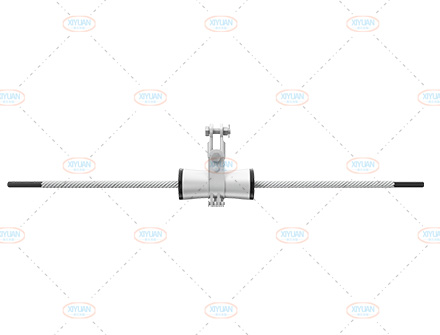

ADSS光缆单联悬垂线夹

ADSS光缆悬垂线夹用于光缆在直线杆塔上的悬挂和支撑。线夹用于传递轴向载荷，并分散径向压应力, 对光缆起到良好的保护作用，避免光缆产生过小的弯曲半径和应力集中的异常情况发生。线夹握力大于光缆额定抗拉强度的15%-20%, 具有优异的抗疲劳性，并对ADSS光缆起到辅助减振的作用。

24小时咨询热线18932393451

ADSS光缆悬垂线夹用于光缆在直线杆塔上的悬挂和支撑。线夹用于传递轴向载荷，并分散径向压应力, 对光缆起到良好的保护作用，避免光缆产生过小的弯曲半径和应力集中的异常情况发生。线夹握力大于光缆额定抗拉强度的15%-20%, 具有优异的抗疲劳性，并对ADSS光缆起到辅助减振的作用。

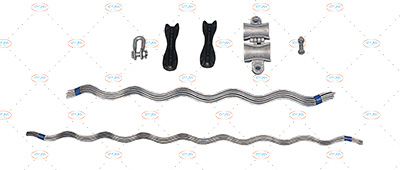

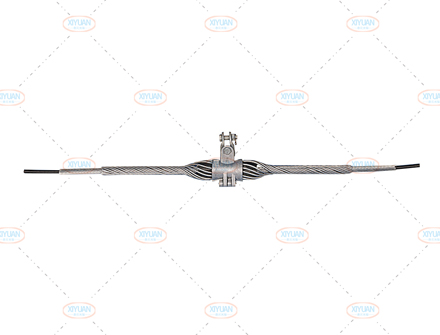

预绞式悬垂线夹是将ADSS光缆悬挂在输电线路杆塔上的联接金具。线夹可以减小光缆在悬挂点上的静态应力，提高光缆的抗振能力，抑制风力振动的动态应力；还可以保证光缆的弯曲不超过允许的数值，使光缆不产生弯曲应力，所以光缆中的光纤不会产生附加损耗。

1、应力分布均匀，无应力集中点，同时增强了挂点位置光缆的刚度，起到更好的保护作用；
2、有较好的动态应力承受能力，可提供足够的握力以保护ADSS光缆在不平衡负载的条件下安全运行；
3、该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减少；
4、端部磨圆处理，提高了电晕起晕电压；
5、优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命；
6、安装方便，无需专业工具安装，免维修，降低施工费用。	ADSS光缆单悬垂线夹

产品规格	缆经范围 (mm)	参考档距 (m)	预绞丝长度 (mm)	重量 (kg)	配套金具
产品规格	缆经范围 (mm)	参考档距 (m)	预绞丝长度 (mm)	重量 (kg)	悬挂头	连接件	U型挂环
AXYD 0960 300	9.0-9.6	200/300	1040	0.38	XGT-02	ZH-7	U-7
AXYD 1010 300	9.7-10.1	200/300	1040	0.40	XGT-02	ZH-7	U-7
AXYD 1060 300	10.2-10.6	200/300	1040	0.41	XGT-02	ZH-7	U-7
AXYD 1110 300	10.7-11.1	200/300	1040	0.44	XGT-02	ZH-7	U-7
AXYD 1160 300	11.2-11.6	200/300	1060	0.45	XGT-02	ZH-7	U-7
AXYD 1200 300	11.7-12.0	200/300	1080	0.95	选配	ZH-7	U-7
AXYD 1270 300	12.1-12.7	200/300	1115	0.96	选配	ZH-7	U-7
AXYD 1290 300	12.8-12.9	200/300	1145	1.08	选配	ZH-7	U-7
AXYD 1360 300	13.0-13.6	200/300	1180	1.15	选配	ZH-7	U-7
AXYD 1410 300	13.7-14.1	200/300	1210	1.15	选配	ZH-7	U-7
AXYD 1430 300	14.2-14.3	200/300	1230	1.27	选配	ZH-7	U-7
AXYD 1450 300	14.4-14.5	200/300	1260	1.32	选配	ZH-7	U-7
AXYD 1510 300	14.6-15.1	200/300	1270	1.37	选配	ZH-7	U-7
AXYD 1200 400	11.7-12.0	300/400	1200	1.07	选配	ZH-7	U-7
AXYD 1270 400	12.1-12.7	300/400	1240	1.15	选配	ZH-7	U-7
AXYD 1290 400	12.8-12.9	300/400	1270	1.20	选配	ZH-7	U-7
AXYD 1360 400	13.0-13.6	300/400	1305	1.28	选配	ZH-7	U-7
AXYD 1410 400	13.7-14.1	300/400	1345	1.29	选配	ZH-7	U-7
AXYD 1430 400	14.2-14.3	300/400	1370	1.43	选配	ZH-7	U-7
AXYD 1450 400	14.4-14.5	300/400	1380	1.46	选配	ZH-7	U-7
AXYD 1510 400	14.6-15.1	300/400	1410	1.53	选配	ZH-7	U-7

注意：1.以上所有方案均为通用方案，如果使用其他连杆配件，请特别说明。

2.以上项目不包括我们所有的产品，如果您有任何要求，请与我们联系。
